ILME heeft de serie van PCB-interface-adapters uitgebreid, waardoor de toepassing van de connectoren in de elektronicasector wordt vergroot.
De nieuwe toevoegingen aan de CIF-serie maken een nauwkeurige bekabeling en een eenvoudige montage mogelijk. Ook zorgen de nieuwe adapters voor een verlaging van de bedradingskosten, wat een efficiënte installatie in hoogspanningselektronica of signaaltoepassingen mogelijk maakt.
Kies het beste product, afhankelijk van uw toepassingseisen, met de nieuwe beschikbare oplossingen:

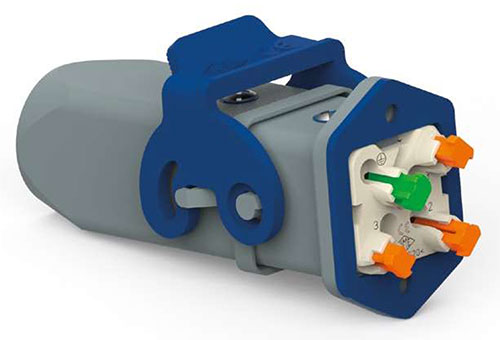

CIF Q05 2.4: 5-polig, 10A/250V, compatibel met CQ 05 inserts.
CIF Q07 2.4: 7-polig, 7,5A/250V, compatibel met CQ 07 inserts.
CIF Q12 2.4: 12-polig + PE, 7,5A/250V, compatibel met de speciale CQF/M 12 CIF-inzetstukken met PE-contact, uitgerust met een pin met een diameter van 1 mm achteraan voor de koppeling met het PE-contact van de adapter.
Maak uw installatie af met de speciale interfacecontacten die beschikbaar zijn voor elk van de adapters.
Neem voor meer informatie of persoonlijk advies contact met ons op!
De noodstopschakelaar is ontworpen als een secundaire veiligheidsmaatregel. De noodstopschakelaar voorkomt dat de machine de gebruiker verwondt als de primaire veiligheid niet voldoende is of als alle andere veiligheidsmaatregelen falen. Daarom zal een defect in een noodstopschakelaar waarschijnlijk leiden tot een rampzalige situatie.
IDEC organiseert aanstaande donderdag 30 juli een gratis webinar waarin de mogelijke storingen van de noodstopschakelaar worden besproken en hoe deze verholpen kunnen worden.
Schrijf je gratis in voor het webinar en leer over situaties waarin jouw noodstopschakelaar kan falen en hoe je eenvoudig een potentieel gevaarlijke situatie kunt verhelpen.
In de industriële procestechniek is beveiliging tegen storingen voor elektrische installaties steeds belangrijker. Met name bescherming tegen elektromagnetische storingen is cruciaal. Bij zowel geleide als ongeleide EMC-storingen bieden de EMC-KEL kabeldoorvoerframes en de EMC-KVT-DS kabelwartel van icotek een effectieve manier om deze storingen te voorkomen. Hiermee bieden we een alternatief voor conventionele EMC-kabelwartels - met name bij het geleiden van kabels met connectoren.
De EMC kabelframes van icotek zijn verkrijgbaar bij CC Nederland.
Onderzoek naar het hoogst mogelijke aantal contacten in de meest compacte ruimte is een drijvende kracht achter de huidige behoeften van de industrie. Industriële connectoren volgen deze trend, in het bijzonder de modulaire reeksen die van nature voorop lopen in de innovatie.
De ILME MIXO-serie van modulaire eenheden wordt nog steeds verrijkt met nieuwe modules, de nieuwste toevoeging is het CX 36 IF/M krimpcontact: een oplossing die is ontworpen voor de automatiseringsindustrie en die zich richt op de reikwijdte van de signaaloverdracht.
Meest efficiënte installatie op robots
Met een vermogen van 4 A, 32 V, 0,8 kV, 3 en met zijn 36 polen in een enkele module heeft de CX 36 IF/M een hoge contactdichtheid die het mogelijk maakt om montageruimte te besparen en deze in meerdere en flexibele toepassingsmogelijkheden in te zetten. In combinatie met andere MIXO-modules garandeert het de meest efficiënte installatie op robots of andere implementaties.
Het brede scala aan krimpcontacten, zoals gedraaide of gestanste vergulde, verzilverde of speciaal behandelde HNM-contacten voor maximaal 10.000 matten (samen met speciale frames), vergroot je installatiemogelijkheden.
Modulaire stekkers worden vaak ingezet op verwisselbare onderdelen van machines. Denk aan verpakkingsmachines, interne transportsystemen, voertuigen en kermisattracties. Het grote voordeel aan een modulaire stekker is dat er verschillende signalen in één stekker worden gecombineerd. Als je voor elk signaal een aparte stekker moet loskoppelen, ben je behoorlijk lang bezig. Met een modulaire stekker hoef je er maar één te ontkoppelen. Daarnaast hoeft er ook maar één bewerking te worden gedaan om de behuizingen te monteren. Dit is tijdbesparend en mooier. De mogelijke signalen zijn erg divers. De opbouw van een modulaire stekker kan dus ook sterk verschillen. In dit artikel lees je meer over hoe je een modulaire stekker opbouwt en welke mogelijkheden er zijn bij CC Nederland.
Modulaire binnenwerken: het hart van de stekker
De MIXO-serie van ILME is een systeem van modulaire binnenwerken voor speciale toepassingen, waarbij gebruik wordt gemaakt van de traditionele ILME-behuizingen. Elke behuizing kan verschillende soorten aansluitingen bevatten. De MIXO-serie is namelijk een open verbindingssysteem.
Je hebt enorm veel vrijheid en mogelijkheden als gebruiker bij het samenstellen van je modulaire stekker. Zo heb je de keuze uit een reeks van bijna 40 modules voor elektrische voeding, datatransmissie, optische signalen of perslucht (tot 8 bar). Het modulebereik wordt continu uitgebreid, waardoor steeds nieuwe configuraties kunnen worden gerealiseerd.
Meer over de MIXO-serie zie je in onderstaande video.
Hoe is een modulaire stekker opgebouwd?
Een complete modulaire connector bestaat uit een stekkerhuis (het buitenste koppelbare deel), het binnenwerk (twee frames gevuld met modules) en een aanbouw- of opbouwhuis (het vaste deel aan de machine). Bij het opbouwen van je modulaire stekker selecteer je eerst de modules; welke signalen moeten er door de connector heen? Dan kan je je nog afvragen of het in de toekomst eventueel uitgebreid moet worden. In dat geval neem je een extra moduleplaats die je opvult met een dummy. Zodra je weet hoeveel modules je nodig hebt, weet je ook welk frame je nodig hebt en welke behuizingen.
Vervolgens bouw je de modules in het frame. De modulen worden eenvoudig middels een zwaluwstaart aan elkaar gekoppeld en vormen zo een compact stevig blok. Als de modules zijn geplaatst en vergrendeld, kan de connector in de behuizing geplaatst worden. De binnenwerken passen in iedere behuizingsserie van ILME.
Uit welke modules kan ik kiezen?
Contactmodules
Modulaire contactmodules kies je o.b.v. het aantal ampère of kabeldiameter. De contactmodules, voor hoofdstroomcontacten, gaan tot 200 A. De zwaarste module, van 200 A, bestaat uit een krimpverbinding en wordt dus met een krimptang gemonteerd. De module van 40 A is een twee- of driepolig binnenwerk. Deze kan met een inbussleutel worden aangedraaid. De vijfpolige module van 16 A is verkrijgbaar met een veerklemuitvoering of als SQUICH-variant. 16 A is er ook als 6-polige module met krimpverbinding. Meer contacten nodig? Neem dan de CX12, tot 10 A; een 12-polige stekker met krimpverbinding. Het grote voordeel van een krimpverbinding is dat je veel contacten kwijt kan op een klein oppervlak.
Modules voor dataverbinding
Binnen je modulaire stekker is er ook ruimte voor modules die dataverbindingen verzorgen. De RJ45 is een ethernetconnector. Deze bestaat uit drie onderdelen: de connector (female-female), het omhulsel (male) en de interne RJ45 connector met IDC aansluiting (aan te sluiten zonder gereedschap). De Gigabit module is bedoeld voor een zeer snelle signaaloverdracht. Deze heeft een krimpverbinding. Verder behoren modules met een USB-aansluiting en een RS485-aansluiting tot de mogelijkheden.
Pneumatische module
De luchtmodules worden gekenmerkt door hun blauwe kleur. Er kan een verbinding gemaakt worden tot 8 bar/116 psi. Ze beschikken over twee of drie luchtkamers. Luchtcontacten met een diameter van 1,6 tot 4 kan je in de driepolige module kwijt. Diameters 6 zijn geschikt voor de tweepolige module.
Let op: de genoemde diameters hebben hierbij altijd betrekking op de inwendige maat van de luchtslang. Gebruik je de verkeerde diameter, dan heb je de kans dat je luchtslangen scheuren. Bij Festo zijn grijze slangen met interne gekalibreerde diameters en de blauwe slangen met extern gekalibreerde diameters.
De pneumatische modules zijn verkrijgbaar met een zelfsluitende afsluitklep. Als je de modulaire stekker lostrekt, wil je voorkomen dat hij in de rondte vliegt. Er staat immers continu luchtdruk op. Met een afsluitklepje wordt de module gesloten als je de stekker loskoppelt.
Overige modules
Heb je de module die jij nodig hebt er nog niet tussen zien staan? Neem dan een kijkje bij de speciale modules.
Frames: vijf verschillende grootten

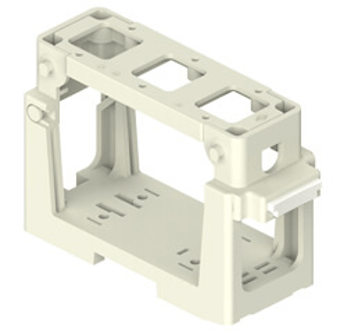

Er zijn vijf verschillende frames beschikbaar: voor 1, 2, 3, 4 of 6 modules. Welke je nodig hebt hangt af van de bouwgrootte van de connector. De frames bepalen de bouwvorm voor de behuizingen. De framegrootten komen overeen met de bouwvormen (6-, 10-, 16- en 24-polig) van de behuizingen.
Kenmerken van de ILME MIXO-frames:
Vaste metalen frames (geen scharnier)
Geïntegreerde aardverbinding
Mogelijkheid tot montage van female en male modules op hetzelfde frame
Wanneer twee of meer identieke connectoren van de MIXO-serie worden gebruikt, kunnen codeerpinnen een verkeerde koppeling voorkomen
Let op: kijk goed hoeveel moduleplaatsen je nodig hebt, want sommige modules nemen meerdere moduleplaatsen in. Koop liever een te groot frame, want plaatsen die je over hebt kan je altijd nog opvullen met de dummy module.
Alle voordelen van een MIXO modulaire stekker op een rijtje
Alles-in-één-oplossing
De modulaire stekker is één stekker met een binnenwerk dat alle benodigde modules bevat. Diverse signalen, dataverbindingen en luchttoevoer kan je hierin samenbouwen! Met één stekker kan je dus je machineonderdelen ontkoppelen.
Contacten blijven toegankelijk
Het modulaire systeem maakt het gemakkelijk om toegang te krijgen tot de contacten die in het frame zijn geplaatst. Wel zo handig als een contact toe is aan vervanging! Hiervoor hoef je niet de gehele connector te demonteren.
Ruimtebesparing
Je bespaart ontzettend veel ruimte in je toepassing. Anders gebruik je immers voor elke verbinding een andere connector. Nu kan je alles in één stekker kwijt en zijn er minder bewerkingen nodig om de connector te monteren. Bovendien heeft dit een esthetisch voordeel: het ziet er netter uit.
Geldbesparing
Uiteindelijk is het gebruik van een MIXO modulaire stekker ook goedkoper, omdat je minder onderdelen nodig hebt. Behuizingen zijn vaak het duurste en daarvan heb je er nu slechts één nodig.
Flexibel
Je kan een frame opvullen met een dummy, zodat je deze later eventueel nog kunt uitbreiden. De dummy vervang je dan voor de gewenste module. Je kan je modulaire stekker dus flexibel aanpassen en je bent voorbereid op de toekomst.
Vast frame en zwaluwstaartverbindingen
MIXO modulaire stekkers hebben één vast frame (zonder scharnierfunctie) en de modulen zitten onderling aan elkaar vast met zwaluwstaartverbindingen, wat het een stevig geheel maakt. Je schuift je modules in elkaar en je creëert een vast blok, wat je makkelijk in het frame zet en vergrendelt met de verbindingsclips. Een vergelijkbaar systeem als de HAN Modulair heeft daarentegen een scharnierframe, waar de modules los in worden gelegd.
Hoge kabeldichtheid en uitstekende trekontlasting van de kabelbundel
